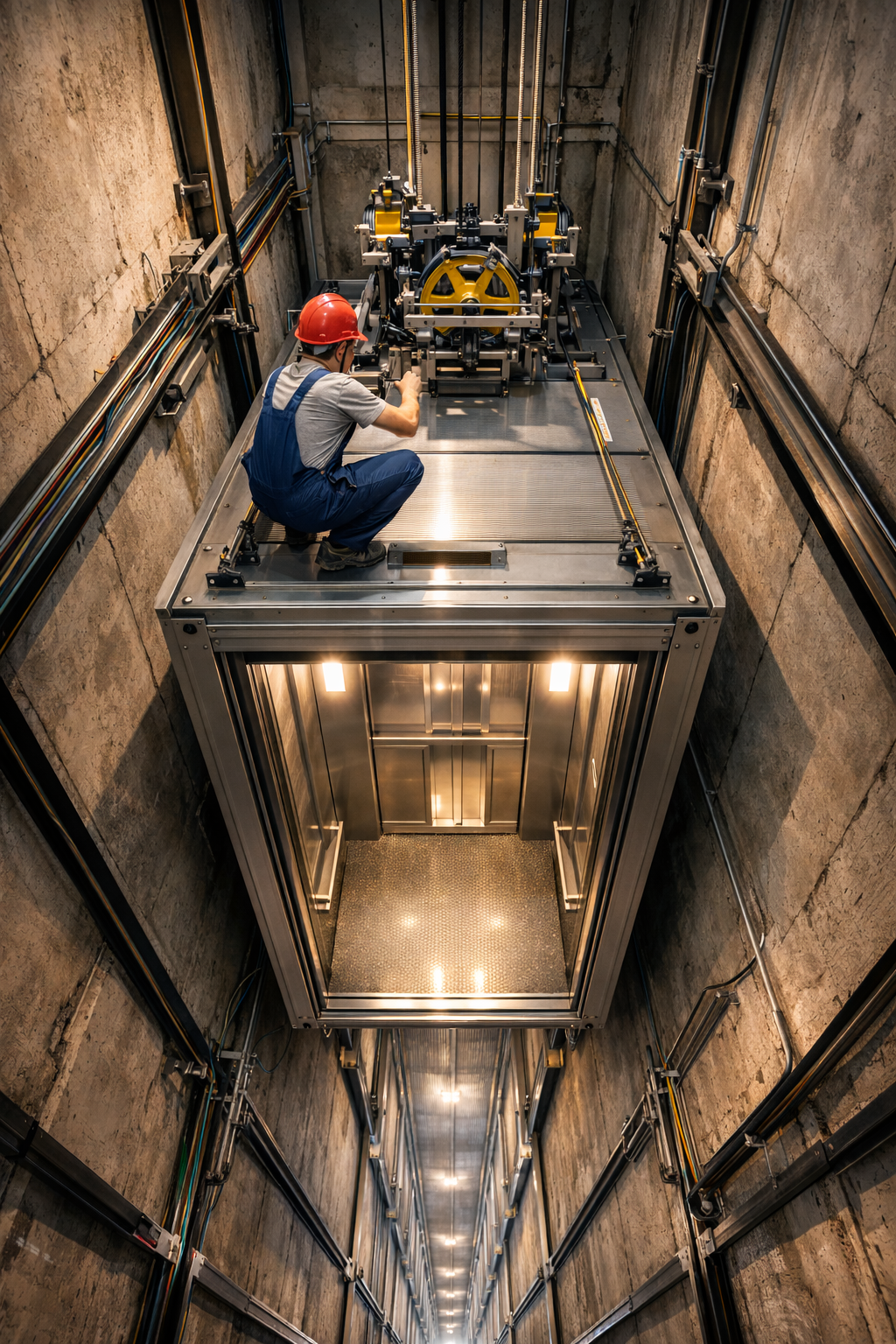

Что нужно для монтажа лифтов
Чтобы осуществить работы, необходимые для монтажа лифта, необходимо следовать существующим нормативным документам. Несмотря на то, что речь идет о сложном и ответственном процессе, после аккуратного выполнения того, что необходимо на каждом этапе, можно быть уверенным в успешном проведении установки этого оборудования.
Первоначальный этап проведения работы
Чтобы успешно провести монтаж, важно правильно провести подготовку к нему. Для этого сначала необходимо подготовить два документа: проекты лифтовой установки и проведения работ.
Первый из них должен быть предоставлен изготовителем. Чтобы с ним работать, потребуются несколько сопроводительных документов:
- Паспорт лифтовой установки.
- Техническое описание поставленного оборудования.
- В комплект должна входить принципиальная электрическая схема.
- Установочный чертеж.
- Должна быть представлена электрическая схема всех внешних соединений.
- Нужна инструкция по эксплуатации.
- Ведомость ЗИП.
- Для монтажа, пуска, регулирования и обкатки необходима отдельная инструкция.
- Поскольку в процессе пусконаладочных работ могут быть использованы запасные изделия, к ним потребуется отдельная ведомость.
- Также необходимы чертежи различных деталей и сборочных работ.
Перед началом монтажа все перечисленные документы должны быть в наличии.
Проект производства работ (ППР) относится к регламентации организации работ. В частности в нём присутствуют указания, касающиеся применения различных механизмов, регламентируется создание и использование различных нетиповых монтажных приспособлений, а также правила техники безопасности.
Этот документ может быть двух видов. Для массово используемых разновидностей лифтов он является типовым. В этом случае для проведения работ можно использовать копию стандартного документа.
Индивидуальный ППР обычно требуется в более сложных ситуациях, в которых проведение работ имеет существенные особенности. Такое часто имеет место в тех случаях, когда выполняются работы в некоторых типах высотных или различных специальных зданий. Этот документ должна разработать специализированная организация.
В связи с тем, что работы проводятся в шахте лифта, количество работников в бригаде не может превышать 4–6 человек. Важно, чтобы в неё входили специалисты всех тех профессий, которые потребуются при монтаже лифта. Особенно высокий уровень квалификации требуется при проведении сварочных и электромонтажных работ. Кроме того, потребуются специалисты в сфере такелажных, слесарных и монтажных работ.
Для этой бригады необходимо предоставить помещение площадью до 25 кв. м, в которой будут храниться инструменты, рабочие узлы и различное имущество. Здесь также можно будет проводить часть подготовительных работ.
Чтобы приступить к монтажу, потребуются инструменты, измерительное оборудование, монтажные приспособления. Их список должен составить прораб. Точный перечень определяется составом бригады и конкретными особенностями работы по монтажу. Лифтовое оборудование доставляется так, чтобы к началу монтажа оно хранилось в непосредственной близости от шахты лифта. Ограничители скорости, двери лифта и другие необходимые узлы подготавливаются в закрытом помещении в зоне действия башенного крана или рядом со входом в здание.
Электромонтажные работы
Этот этап установки является одним из наиболее ответственных. Работники осуществляют разводку проводов питания, подсоединяют кабели к оборудованию. При этом требуется контролировать уровень напряжения в различных точках и сопротивление изоляции проводов. При работе часто используются стабилизирующие устройства, а также может быть обеспечено резервное питание для оборудования.
Нормативные документы предусматривают необходимость выполнения определенных противопожарных мер.
Этап пусконаладочных работ
После того как оборудование подготовлено, требуется убедиться в том, что оно будет исправно работать. Для этого проводят испытание лифтовой системы под нагрузкой. Часто для этого выбирают выполнение пробного запуска лифта на всю высоту его шахты.
В частности проверяют точность зазоров, качество срабатывания блокировки, балансировку кабины при помощи противовесов. Испытания проводятся для движения кабины как с грузом, так и без него. При обнаружении отклонений от нормального режима работы производится перенастройка оборудования.
Особенности технологии проведения работ
Для выполнения монтажа нужно обеспечить определенное освещение. При этом должны применяться лампы не менее, чем на 50 лк. Их питание должно осуществляться с помощью источников с напряжением не более 42 В. Чтобы обеспечить безопасность работников, в дверных проемах располагают ограждения, высота которых не должна быть менее 1,1 м.
Подготовка к монтажу
Лифтовую шахту готовят строители. К гладкости и правильному расположению стен предъявляются высокие требования. В частности для проведения разметки расположения различных устройств проверяют то, насколько ровными и вертикальными являются стены. Все используемые в работе узлы собирают заранее.
Установка конструкционной части
Перед тем как поместить кабину лифта в шахту, подготавливают несущие элементы, которые закрепляют при помощи сварки. В результате проведения арматурных работ готовят несущую платформу. При монтаже учитываются требования по шумопоглощению и утеплению с учетом конкретных условий эксплуатации.
Контроль геометрии шахты
Чтобы достичь максимальной точности, необходимо сначала убедиться в том, что лифтовая шахта является строго вертикальной. Для этой цели принято использовать отвесы — длинные шнурки с грузом.
Их свешивают вдоль шахты в определённых местах. Затем измеряют расстояние до стенки на разных этажах. Если шахта строго вертикальна, то такое расстояние будет одинаковым независимо от того, где производился замер.
Если оно разное, то нужно сравнить с предельно допустимым отклонением, предусмотренным нормативными документами. Если имеются нарушения (отклонения больше, чем на 1 мм на каждый метр стены), обращаются в строительную организацию для исправления недостатков в геометрии шахты.
С помощью таких отвесов и горизонтальных уровней устанавливают кронштейны. На эти крепления производится установка лифтового оборудования.
Монтаж направляющих
На кронштейны согласно плану монтируют направляющие. Нижние элементы прикрепляют в первую очередь. Следующие ставят в одну линию с уже установленными и закрепляют. Каждый отрезок направляющей имеет шип с одной стороны и паз – с другой. Это позволяет их надежно фиксировать относительно друг друга.
Нижние кронштейны должны быть закреплены в приямке лифта. Для этого могут быть использованы различные способы: они могут быть приварены к закладным пластинам, забетонированы или установлены с помощью дюбелей.
После завершения монтажа требуется проверить точность установки. Допустимое отклонение на 50 м не может превышать 10 мм. При этом рабочие боковые и торцевые поверхности различных направляющих должны быть расположены в одной плоскости.
В местах стыков выступы не должны превышать 2,5 мм. Если они больше, то необходимо их зачистить.
Установка дверей
Монтаж осуществляется, начиная с первого этажа. Уголки для верхней части приваривают на расстоянии 2551 мм от пола. Сначала проводится временное прикрепление. При этом необходимо выверить точность навешивания дверей. Затем проводится окончательное закрепление. Установка производится в соответствии с монтажным чертежом.
Помещение кабины в лифтовую шахту
Этот этап является одним из наиболее сложных и ответственных. Кабину ставят через верхнее отверстие шахты при помощи башенного крана. При этом она сразу помещается в зону установки на уже имеющиеся направляющие балки.
Для обеспечения безопасности в башмаки кабины предварительно монтируются полиамидные вкладыши. Опорные балки при установке должны быть надежно закреплены. Кабина должна опираться на них равномерно.
Нужно подтянуть рычаг отключения ловителей до тех пор, пока не будет обеспечено плотное соприкосновение с направляющими. Далее его привязывают проволокой к кронштейнам, на которые монтировались направляющие.
После фиксации кабины на уровне первого этажа проводится установка фартука. Её необходимо провести с высокой точностью, проверяя правильность положения с использованием отвеса.
На этом этапе осуществляют монтаж тех узлов, которые были поставлены отдельно. К их числу, например, относятся:
- аварийное освещение кабины;
- блок питания устройства управления дверями;
- плафон светильника.
Над верхней частью привариваю специальную скобу, препятствующую проникновению наружу через потолок кабины.
Если лифтовая шахта в здании перекрыта сверху, то монтаж кабины проводится с использованием специальных укрупненных узлов. Его проводят в зоне нижней остановки.
Установка противовеса
Его каркас с чугунными вкладышами и прикрепленными канатами помещают в шахту при помощи башенного крана в приямок на специальный упор. Используемые грузы не должны иметь сколов или других повреждений. Их общий вес должен быть уточнен в процессе проведения балансировки.
Если шахта перекрыта, то противовес помещают в зону верхней установки. При его монтаже необходимо обеспечить правильное расположение тяговых канатов.
Лебёдка
Для обеспечения перемещения лифта и противовеса применяется лебёдка. Её устанавливают в соответствии с имеющимся чертежом. При этом необходимо обратить особое внимание на точность установки канатоведущего шкива. Он должен обеспечивать попадание отвесов точно на центры подвесок противовеса и кабины. Точную установку проводят таким образом, чтобы в кабине находился груз 200 кг.
Установка дополнительных узлов
Необходимо предусмотреть наличие ограничителя скорости. Его установка позволит предотвратить быстрое опускание кабины. Проводится монтаж буферов, тяговых канатов, шунтов точной установки, датчиков коррекции на верхнем и нижнем этажах. Необходимо провести монтаж электрооборудования и проводки, а также обеспечить работу устройства управления лифтом.
Подготовка к работе
Перед использованием лифта надо убедиться в отсутствии настилов и других деталей, которые использовались только на этапе монтажа. Для проверки необходимо провести не менее 3 пробных пусков с движением между верхней и нижней позициями.
Выполнение монтажа лифта представляет собой сложный процесс, который требует тщательного планирования и квалифицированного выполнения каждого этапа работ. При этом важно учитывать не только общие требования, но и конкретную ситуацию, в которой выполняется работа.
